射頻識別技術在傷員救治中的應用
作者：黃志中，尹小青，溫凱
來源：RFID世界網
日期：2010-04-30 08:52:49
摘要：介紹了射頻識別技術的技術原理和技術特點，它是一種能夠有效改善應急通信系統效能的技術，其應用在突發事件中確保了信息采集的迅速、準確性。應用該項技術大大提高了傷員救治的效率，降低了傷員救治的死亡率。
盡管當今世界科技高度發達，但突發性自然災害、公共衛生事件等“天災”，決策失誤、恐怖主義、地區性軍事沖突等“人禍”仍時有發生。國外“911”恐怖襲擊，新奧爾良洪水泛濫，國內汶川大地震，頻繁的礦難、事故。這些突發事件暴露的問題提醒我們：必須盡快提升應急通信系統的效率。射頻識別（radio frequency identification，RFID）是一種能夠有效改善應急通信系統效能的技術。
1 射頻識別技術簡介
RFID 是一種非接觸式的自動識別技術， 它通過射頻信號自動識別目標對象并獲取相關數據，識別工作需人工干預。作為條形碼的無線版本，RFID 技術具有條形碼所不具備的防水、防磁、耐高溫、使用壽命長、讀取距離大、標簽上數據可以加密、存儲數據容量更大、存儲信息更改自如等優點，其應用將給各個產業帶來革命性的變化。
射頻識別系統主要由Tag、讀寫器、天線等組成，一般還需要其他軟硬件的支持。
（1）讀寫器。讀寫器可以簡化為2 個基本的功能模塊：高頻接口模塊（發送器和接收器）和控制單元。讀寫器讀取電子標簽中的信息，然后將信息發送到地面監控中心。
（2）無源電子標簽。電子標簽由耦合元件和ASIC（IC）組成。無源電子標簽，即沒有自己的電源供給的電子標簽，由讀寫器發出的高頻場提供能量。模擬前端配合解調器從電子標簽天線吸收電流，整流后使電容充電，穩壓后為電子標簽供電（見圖1）。
2 基于RFID 的傷員救治系統
2.1 系統架構
在射頻識別技術基礎上制作的RFID 識別卡，能夠達到體積小、質量輕、攜帶方便、結實耐磨、抗毀能力強的要求，適于人員攜帶。為防脫落或丟失，可固定在衣服上或縫制于衣服夾層內，攜（配）帶位置

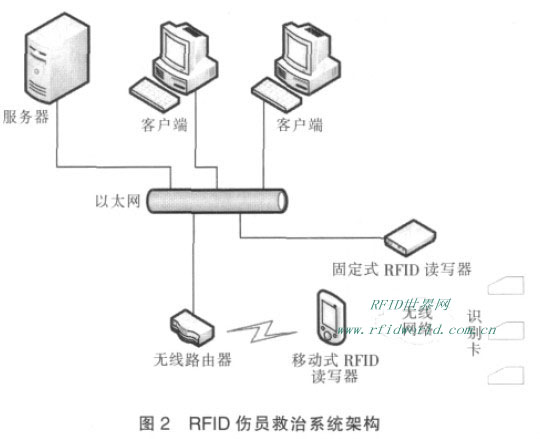

取左胸前，也可以作為一個功能模塊嵌于其他隨身攜帶的裝備中。如圖2 所示，傷員救治系統由5 部分組成，包括服務器（server）、客戶端（client）、移動式RFID 讀寫器、固定式RFID 讀寫器和單兵RFID 識別卡。系統采用B/S 模式。
（1）服務器：服務器端負責數據的存儲和共享，與客戶端通過網絡相連，在各客戶端間共享數據；與前端移動式RFID 讀寫器經無線網絡連接，可以接收前端采集到的數據。
（2）客戶端：客戶端與服務器通過以太網相連取得所需數據，并提供人機操作界面、數據處理、存儲、統計分析、查詢、系統管理等功能。
（3）移動式RFID 讀寫器：由PDA 和帶CF 接口的RFID 讀寫器組成，作為前端數據采集設備，負責數據的采集、存儲、通信、傳輸、查詢、數據處理、人機操作界面等功能。
（4）固定式RFID 讀寫器：作為救護所的RFID 數據讀寫設備，與客戶端相連，負責傷員身份識別、數據采集、數據存儲、通信、傳輸等功能。
（5）RFID 識別卡（標簽，tag）：RFID 有源標簽作為原始數據源，攜帶有傷員的有關信息，存儲電子病歷等，也可使用腕帶式。
（6）服務器和客戶端之間通過網絡互聯。
（7）移動式RFID 讀寫器與后臺軟件（server＋client）之間通過無線網絡相連。
2.2 工作流程
救護人員第一時間到達現場后，完成緊急救助，將RFID 識別卡分發給傷員并填寫電子傷情信息，通過移動式RFID 讀寫器將傷情寫入RFID 識別卡并存儲，然后在有網絡的條件下將傷情信息后傳到救治機構（如無網絡則數據先暫存，待網絡恢復后將數據后傳），進行數據的統一分析。
（1）分類：通過移動式RFID 讀寫器讀取傷員RFID 識別卡內的信息，并對傷員傷情進行診斷。診斷后進行分類，在移動式RFID 讀寫器上或者固定式RFID 讀寫器上填寫分類信息（即救治去向，包括地點、醫療機構等），并將分類信息、分類時間等寫入傷員RFID 識別卡，后臺系統進行相應更新，將分類信息發送至各醫療機構。
（2）分類后，傷員由擔架送入各醫療機構。醫療機構讀取出傷員RFID 識別卡中存儲的傷員信息，再由醫生根據傷員的情況進行相應處置；同時，依據傷員信息和實際的檢查檢驗結果及相關規定完成傷員病歷，并將病歷寫入RFID 識別卡，后臺系統做相應更新。
（3）傷員在醫療機構后續進行的診斷治療信息也需要寫入RFID識別卡，再由后臺做相應的更新。
（4）傷員在某醫療機構救治完成后，可能轉入其他醫療機構，其他醫療機構工作流程同上。
（5）流程之外的信息綜合利用，包括：統計分析功能，組合查詢功能，自動分類、智能診斷，器材藥品自動配給，物流等。
3 總結與展望
在發生全國性的災難后， 基礎通信網絡遭到毀滅性破壞且一時間難以恢復，這時，RFID 識別卡就能凸顯出優越之處：讀取這些信息無需網絡支持，這樣就能夠顯著減少應急反應的時間。RFID 不僅可以應用于傷員救助， 也可以用于人員的追蹤， 能夠劃定受災的區域，能夠甄別出關鍵人員（如：警察、消防員等）和設備，并將其引導到最急需的地方。RFID 能夠把人員和物資在合適的時機，進行合適的管理，放置到合適的位置，特別是在需要迅速、高效且準確地進行數據交換的時候。射頻識別技術應對突發事件，必將大有可為。
